原神树脂与天气实况桌面信息屏幕(esp32c3)

1.项目说明

1.此项目为二次开源，部分代码来源于原作者，在此感谢原作者对二次开源的支持；
项目地址https://github.com/xfmujie/resin-weather-esp32c3

2.原作者github仓库地址:https://github.com/SuInk/resin-esp32c3
博客地址:https://suink.cn/post/resin-esp32c3/#more_

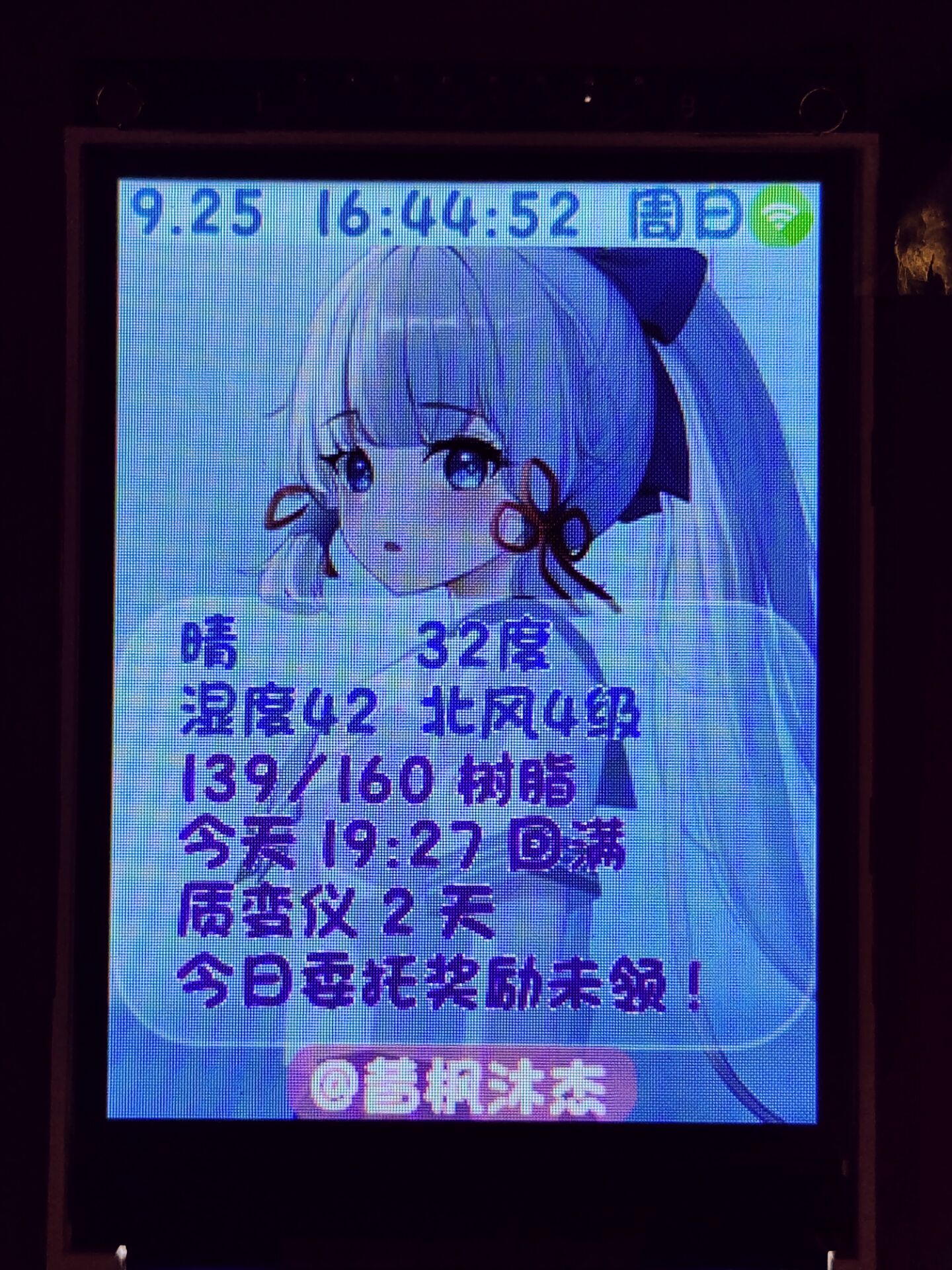

2.效果演示

enter image description here

enter image description here

3.材料准备

  • 合宙esp32c3开发板
  • 240*320的TFT屏幕，可到https://m.tb.cn/h.UcuMUz7?tk=b3n52x5cSHe购买（像素很重要，不一样的像素需要自己重写UI）
  • 杜邦线（至少8根母对母）
  • 电焊笔

4.安装步骤

4.1.arduino 环境搭建

1.安装arduino IDE

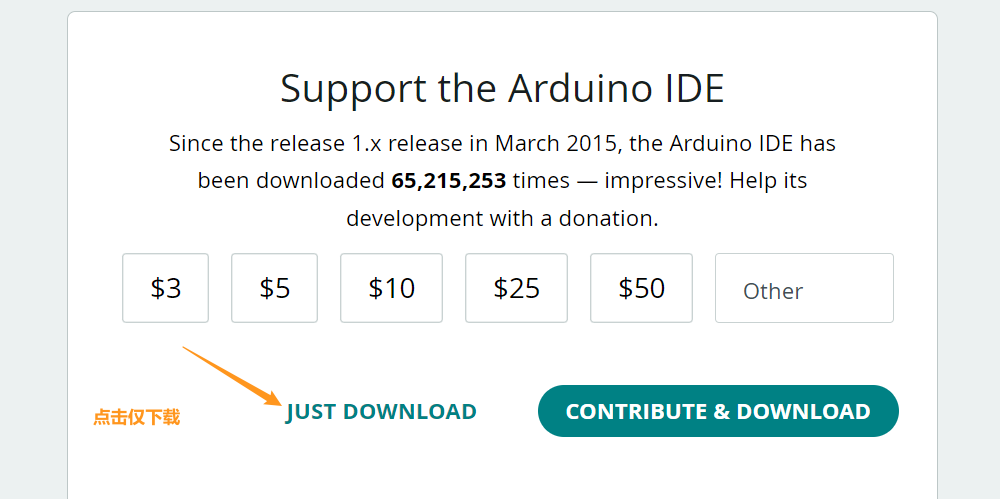

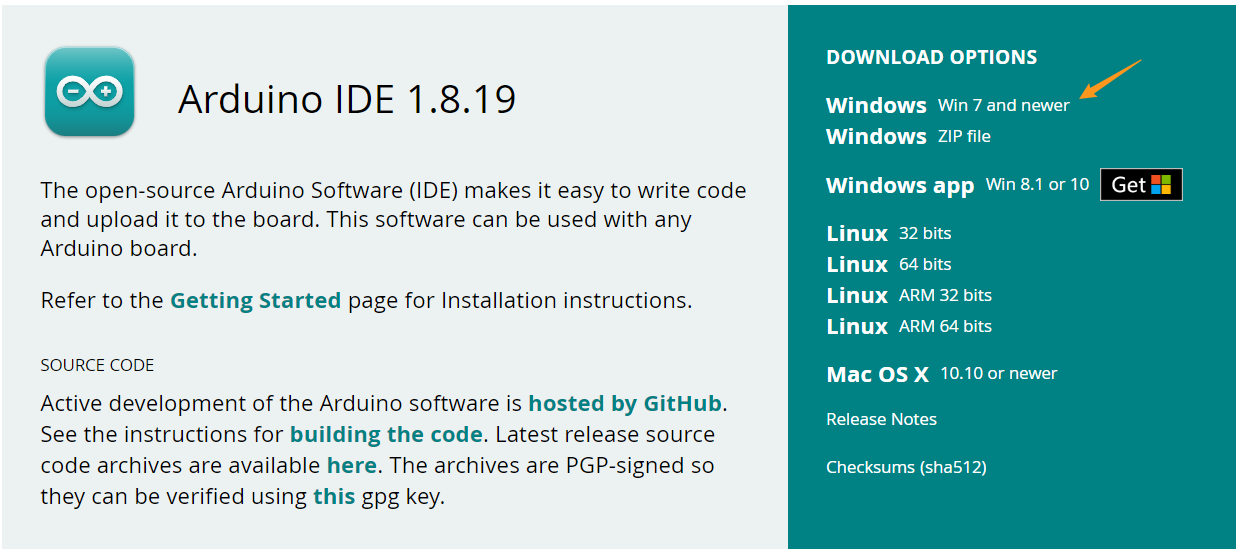

  • 点击进入Arduino官网；下滑找到1.8.x版本的下载链接（不推荐使用2.0版本）
    enter image description here

enter image description here

2.IDE配置

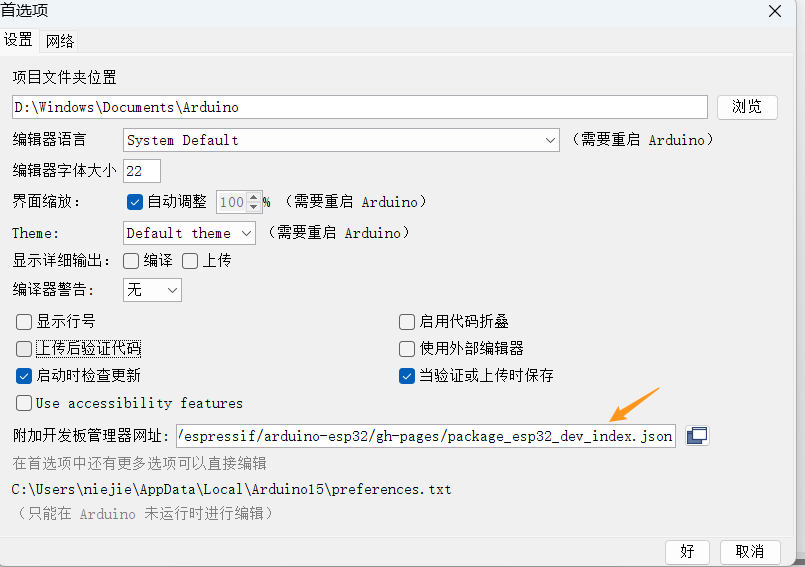

  • 打开Arduino IDE，点击文件 >>首选项，在附加开发板管理器网址填入https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json
    enter image description here

  • 点击工具>>开发板管理，进入后搜索esp32，搜到开发板定义并安装（此步骤可能需要科学上网，不懂可以看看别人的环境搭建教程）

  • 点击项目>>加载库>>管理库，下载头文件所缺少的依赖库

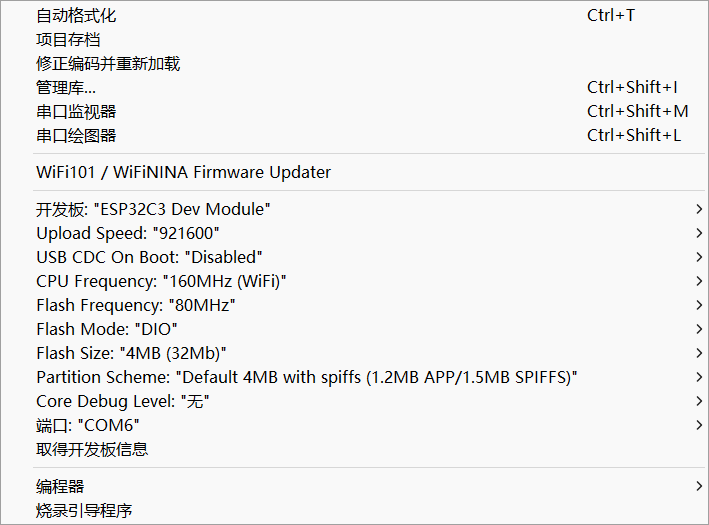

  • 点击工具，配置开发板相关参数（端口视自己电脑端口分配而定）
    enter image description here

4.2屏幕驱动库TFT_eSPI的配置

1.基本配置

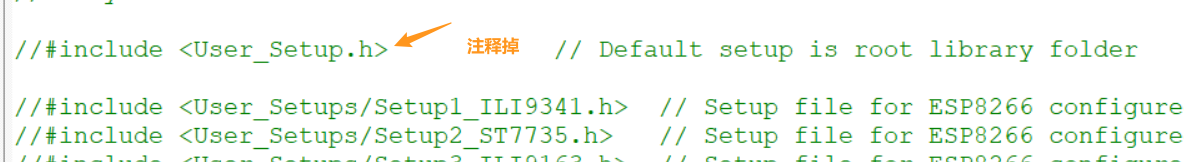

  • 打开库的文件夹找到User_Setup_Select.h并打开；
    enter image description here

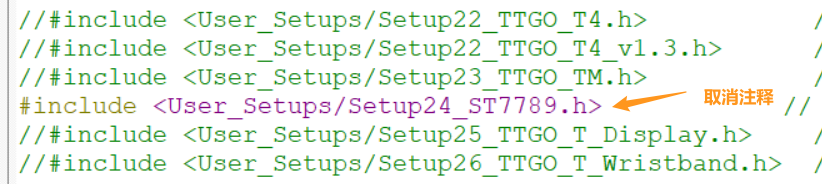

下滑找到屏幕驱动IC并取消注释（根据自己屏幕驱动选择，上方购买链接的屏幕驱动为ST7789），然后保存关闭
enter image description here

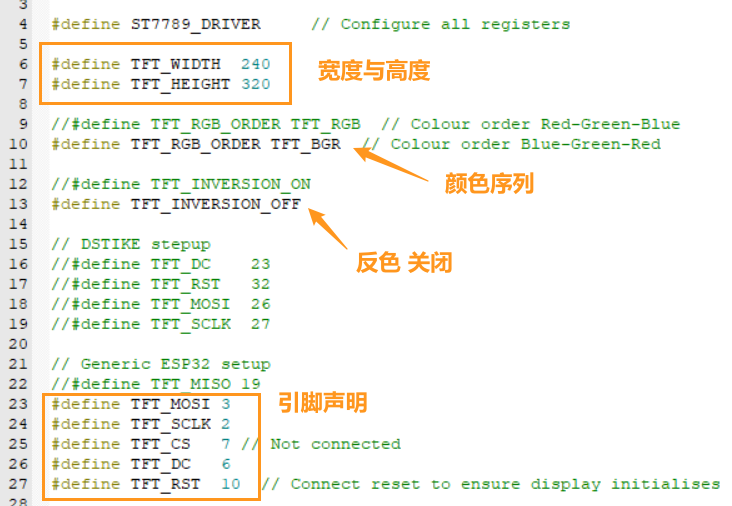

  • 打开库文件夹>>User_Setups>>Setup24_ST7789.h，配置如图
    enter image description here

保存关闭

2.字库配置

4.3 程序代码的配置

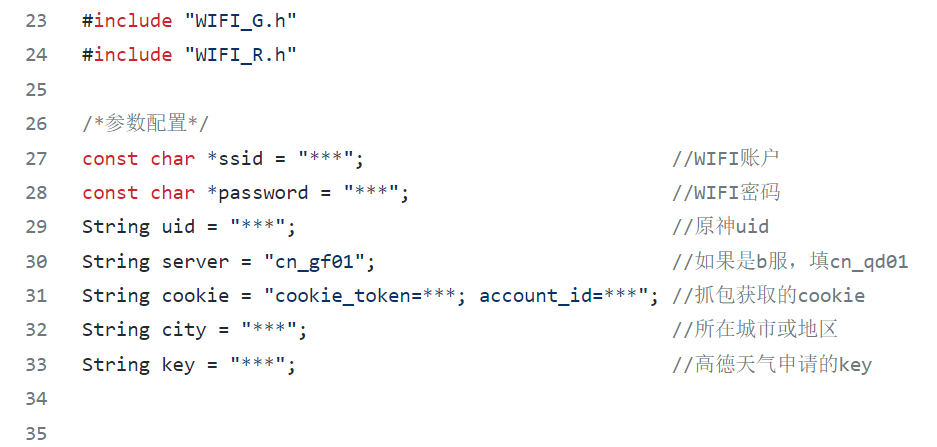

1.将main.cpp的代码复制到Arduino，配置相关参数
enter image description here

2.上述部分参数获取方法

  • 原神米游社的cookie

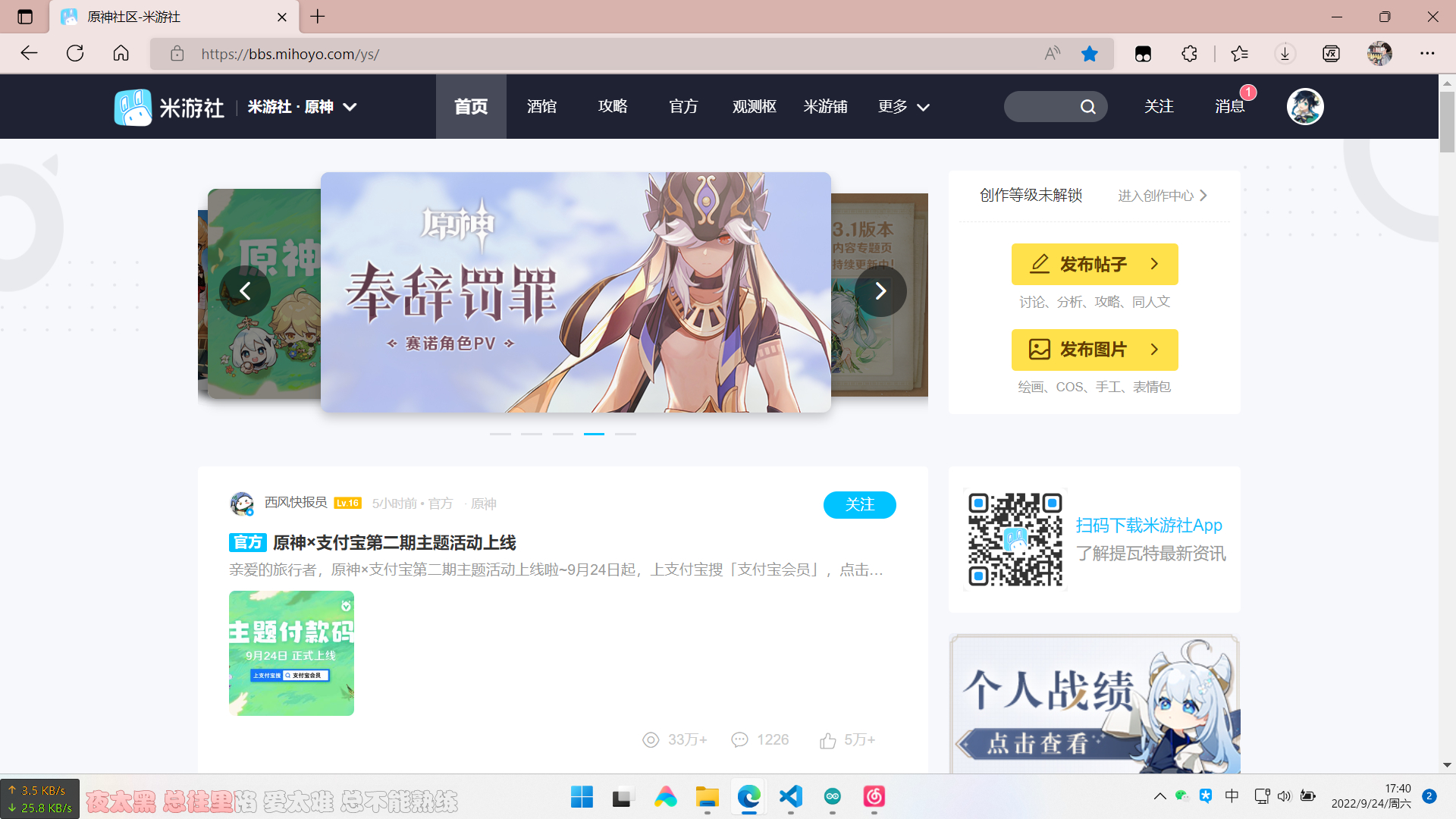

打开米游社官网并登录enter image description here
打开米游社官网并登录完成后，按F12找到控制台，输入document.cookie按回车，引号内就是

  • 高德天气key

百度搜索高德开放平台，登录并认证为个人开发者；

点击右上角控制台>>应用管理>>我的应用>>创建新应用，名称随便，类型选择天气，点击创建；

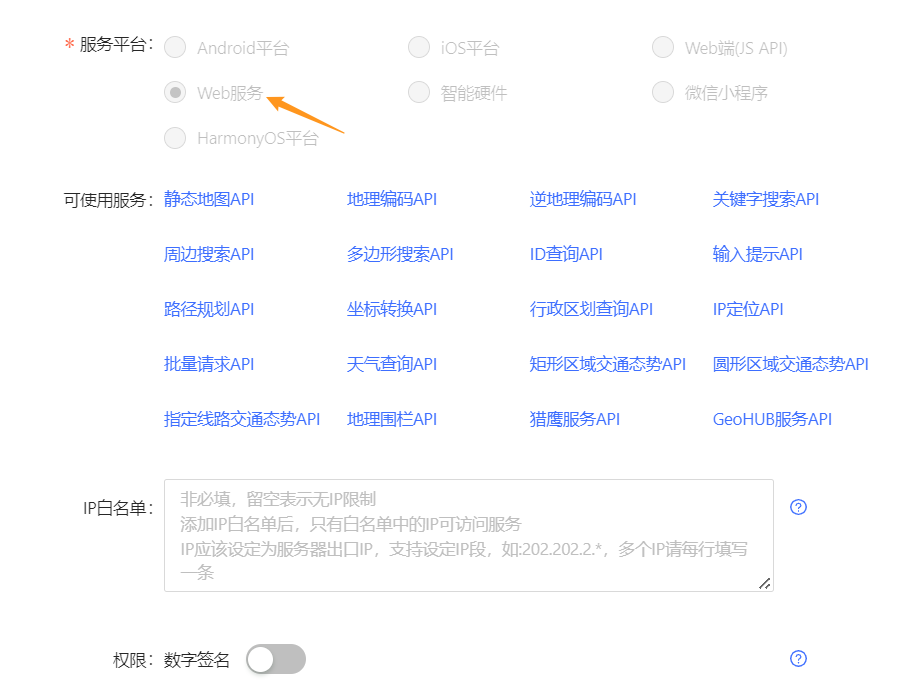

服务平台选择web服务enter image description here

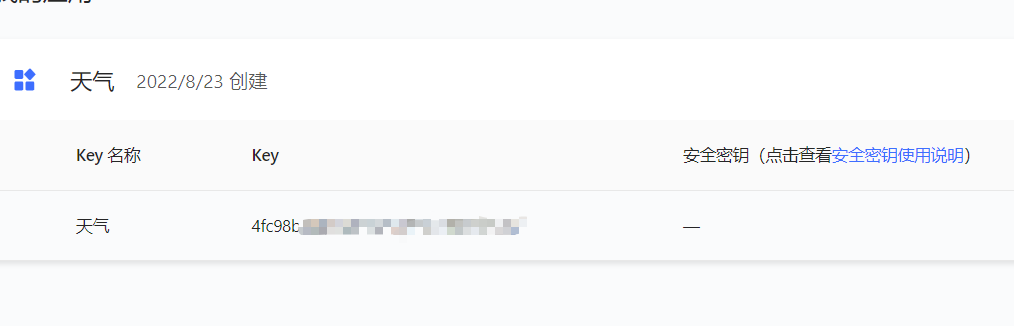

创建完成后可在控制台查看应用key，将其复制到代码里
enter image description here

4.4项目文件夹的配置

  • 配置完代码之点击另存为，找到自己喜欢的路径点击保存

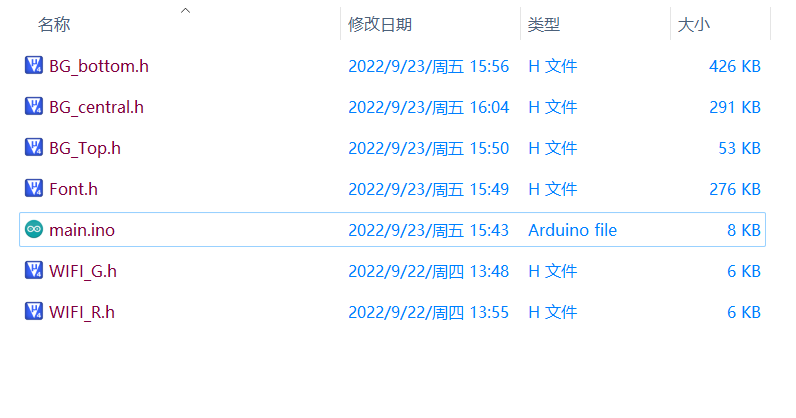

  • 将字库与图片库放入刚刚生成的文件夹
    enter image description here

4.5接线图

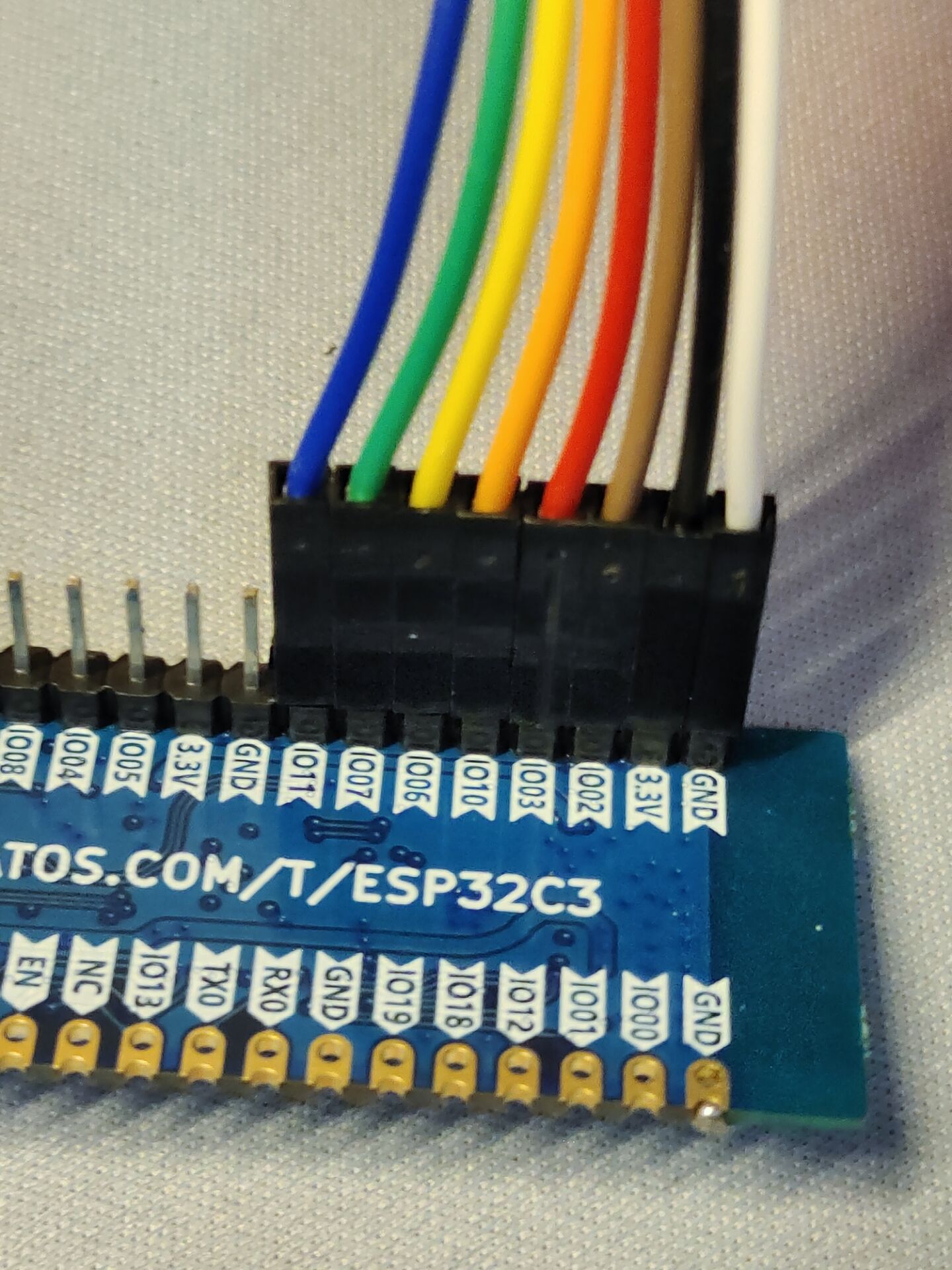

1.开发板
enter image description here

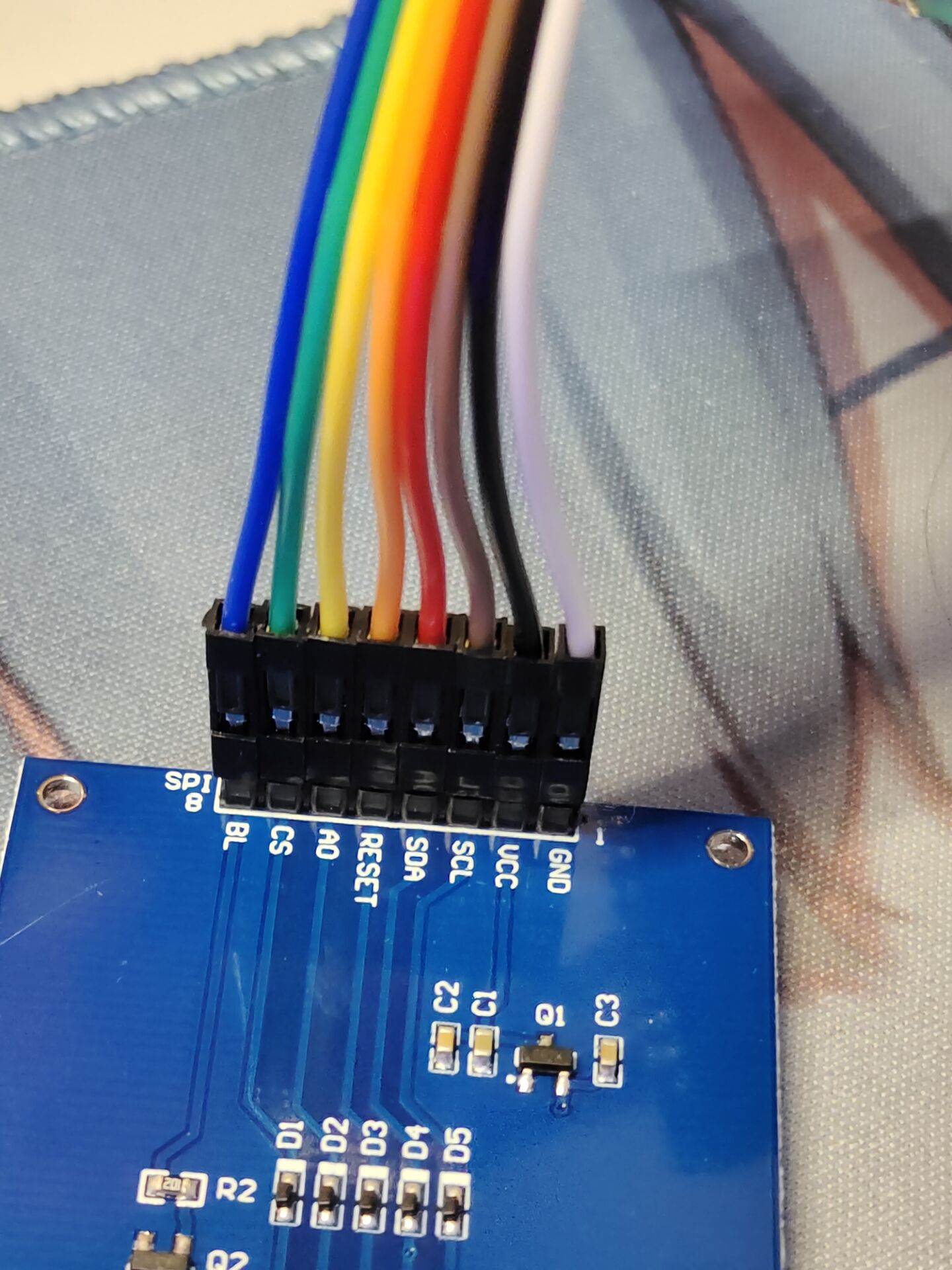

2.TFT屏
enter image description here

3.用Type-C数据线接到电脑和开发板，配置好端口号

4.6编译上传

配置完上述步骤之后在arduino点击上传（向右箭头），上传完成即可！

PS：开发板有2个LED灯已在代码中声明，可根据自己需要使用
